浅谈PD10丨45度拼角连接工艺
2023.10.05

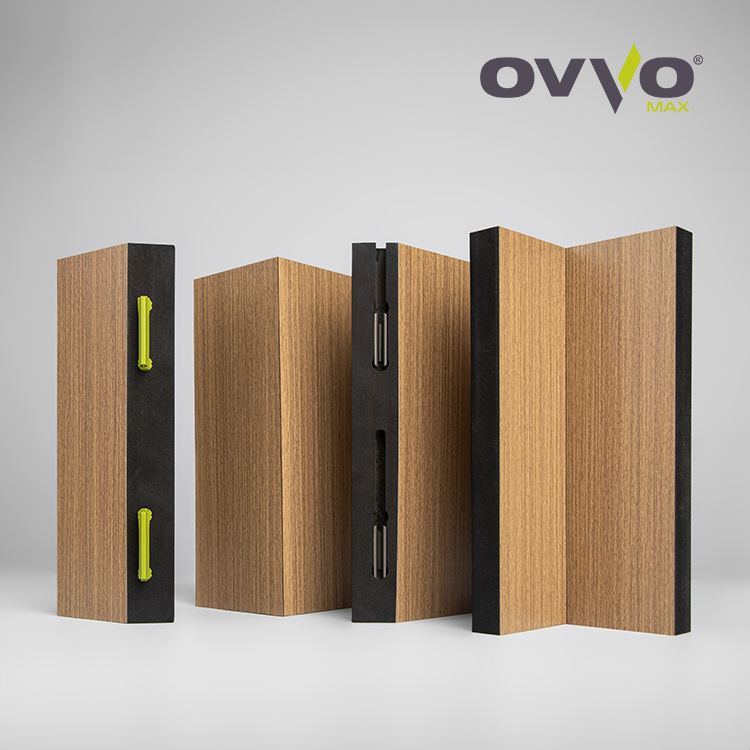

45度拼角连接它是转角位置板与板相接时常用的连接方式,相比于普通直角连接,45度拼角连接工艺难度大,设计安装要求更高。

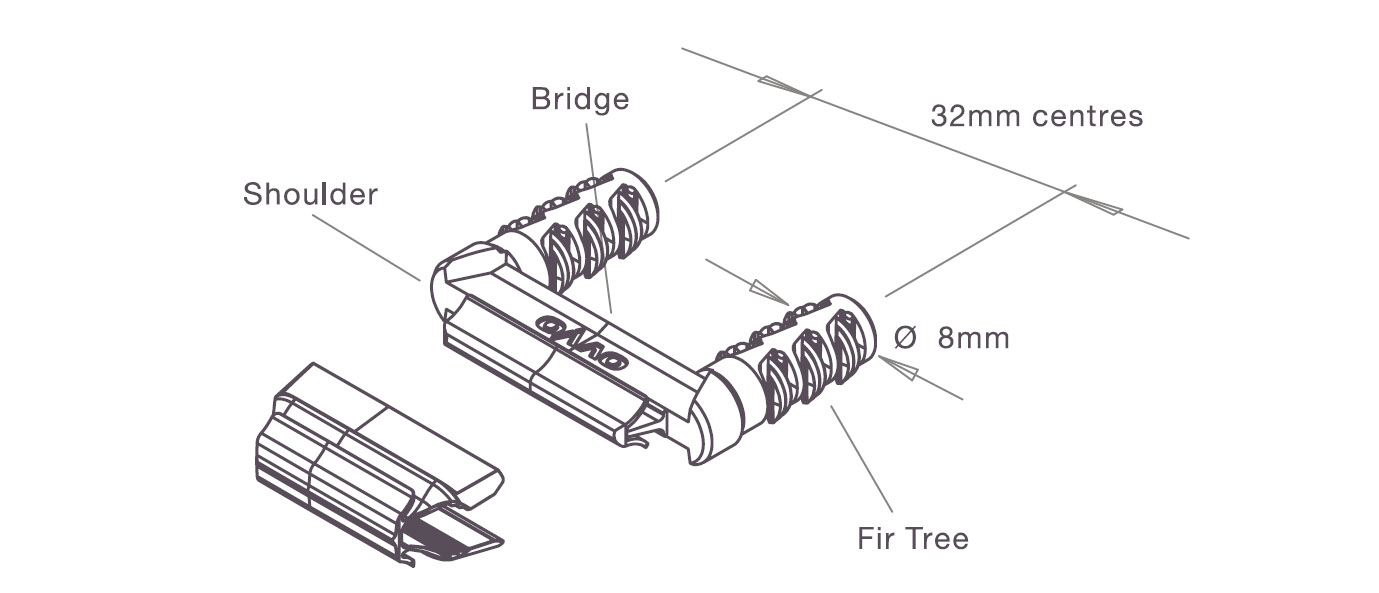

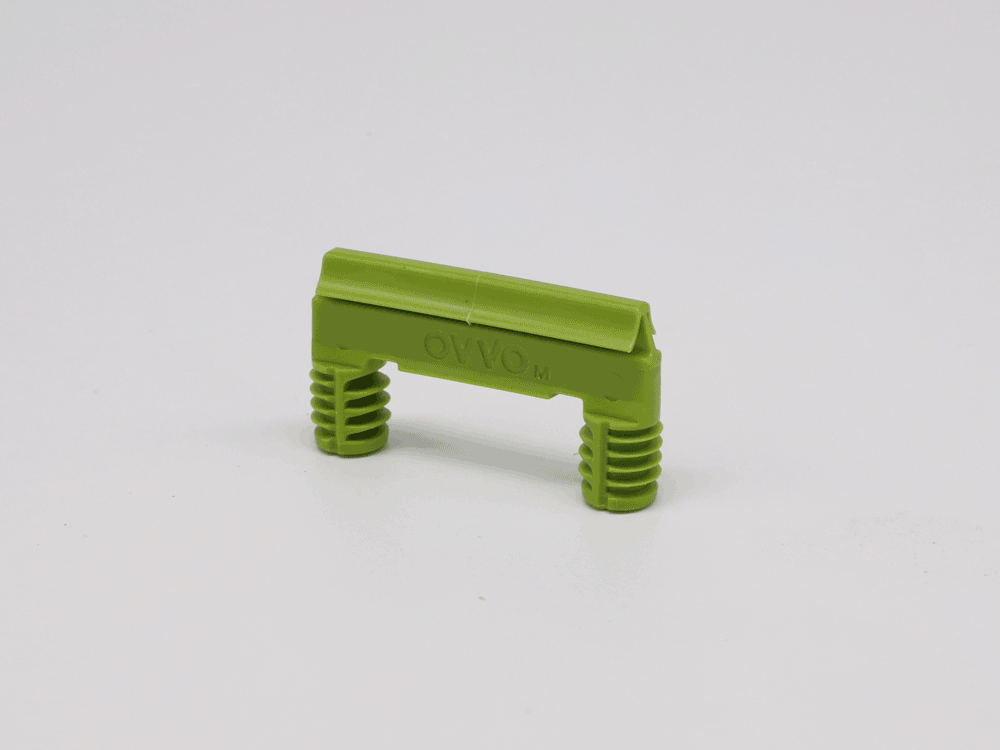

但它能构建家具产品的工艺、技术等优势,同时提高观感质量,使产品变得美观高级。本文将对MaxOVVO无工组PD10配件的45度拼角连接工艺进行浅谈。

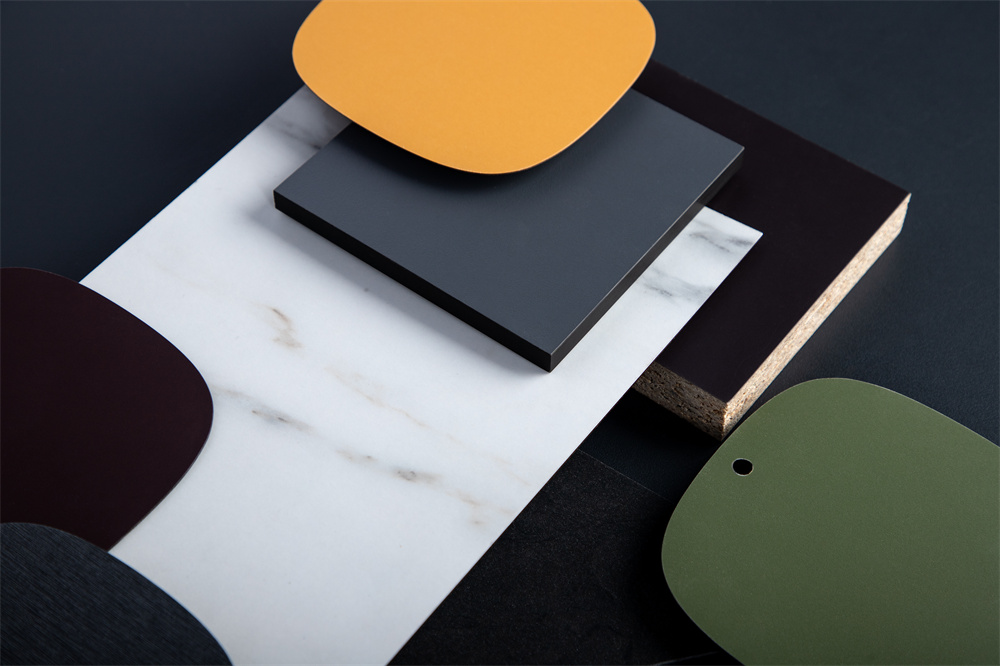

板材 Panel
PD10配件对钻孔精度有一定的要求(±0.5mm),所以选用的板材质量必须符合规定标准,最好是正规供应商的合格产品。
设备 Equipment
PD10配件需要的加工工艺是钻孔和铣槽,但是要在45度斜切面完成钻孔和铣槽操作,就需要使用专用工具和设备了。如多角度手锣机、五轴CNC数控设备、新款六面钻等。
钻孔 Drilling

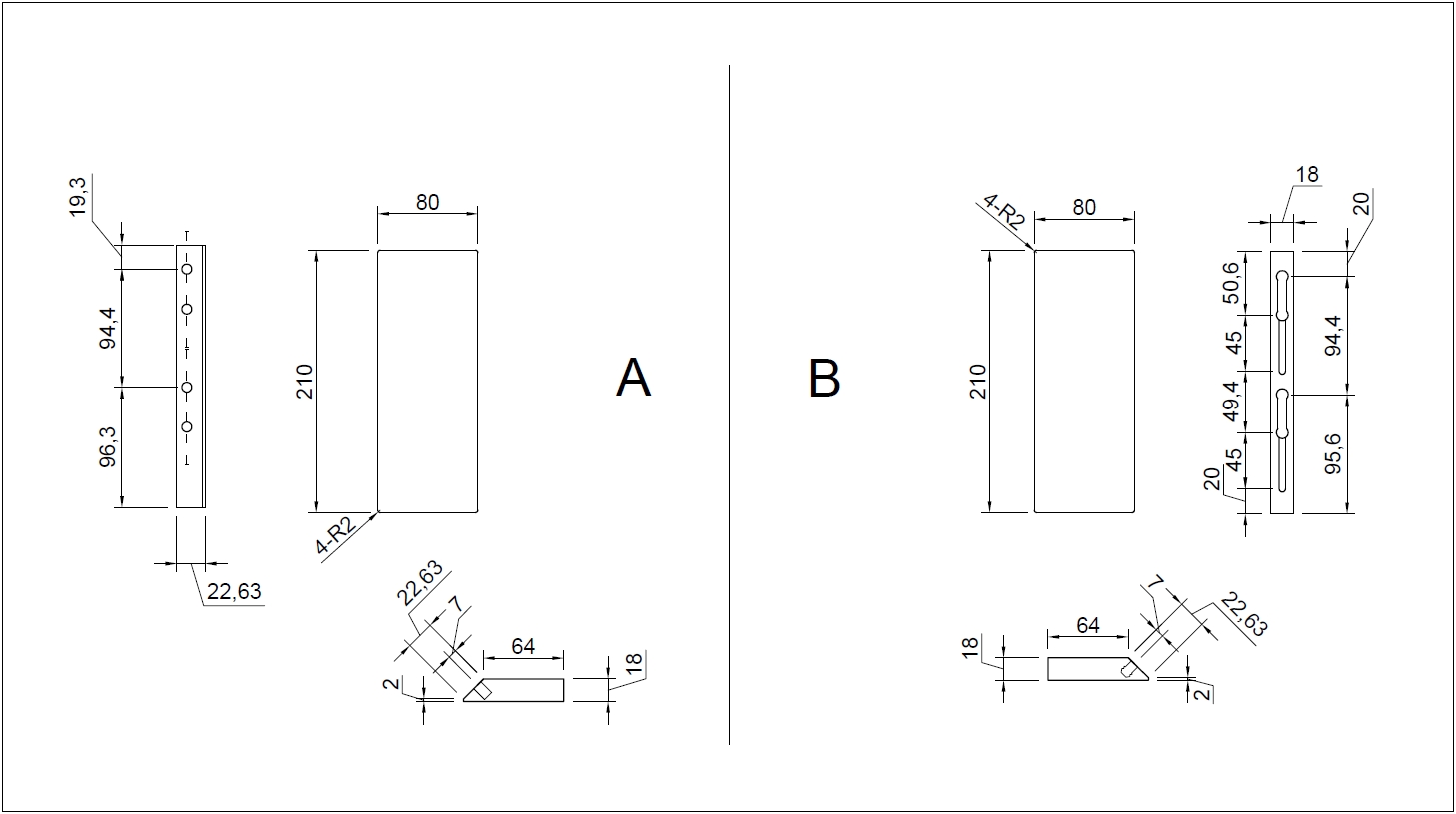

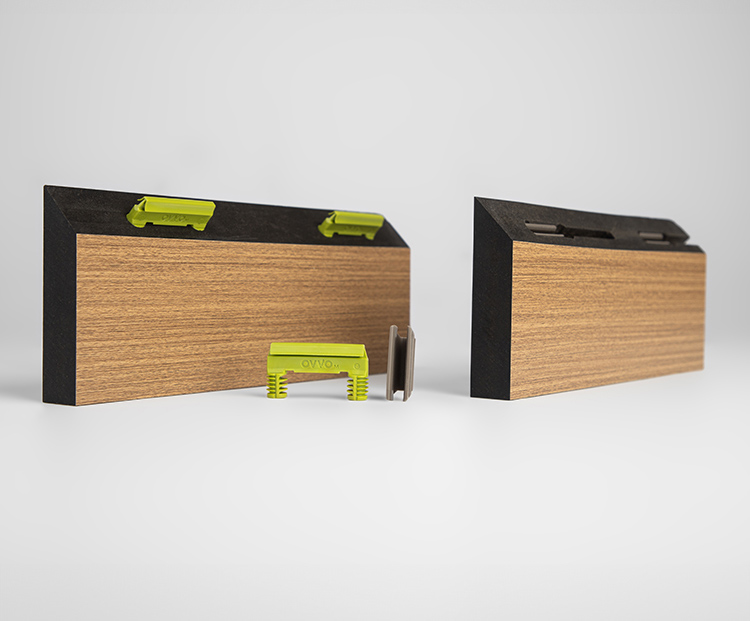

PD10配件的45度连接,其中一块板件只需要简单的钻孔,而另一块板件侧需要二次铣槽。它的操作需先以普通麻花钻(5mm)铣出一条的窄口槽(45mm),然后再用MaxOVVO无工组专用刀具,沿该槽一端方向,继续铣出宽口底槽(30.6mm)。
检查 Inspection
PD10配件的45度拼角连接完成后,需要进行检查和测试,以确保连接质量和可靠性。检查包括外观、尺寸、缝隙、拉力强度等多个方面,做到及时发现并解决问题。
